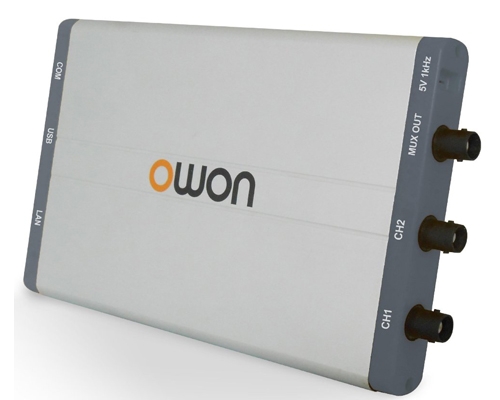

Цифровой осциллограф-приставка к персональному компьютеру OWON VDS1022
Полоса пропускания осциллографа OWON VDS1022: 25 МГц
2 канала, дополнительный канал внешней синхронизации
Частота выборки в реальном времени: 100 МГц
Разрешение 8 бит
Глубина памяти 5к
Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел
Коэффициент развертки: 5 нс/дел ~ 100 с/дел
Типы развертки: авто, ждущий, однократный
Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов
Курсорные измерения (ΔU, Δt)
Сравнение сигнала с предварительно заданной маской
Автоматические измерения 20 параметров, встроенный частотомер
Математические функции: сложение, вычитание, умножение, деление, БПФ
Максимальное входное напряжение: 40 В (DC+AC, размах)
Одновременное отображение результатов БПФ или режима X-Y и сигнала
Автоматическая установка оптимального режима развертки и синхронизации
Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит))
Интерфейсы OWON VDS1022: USB1.1 (дополнительное питание не требуется)
Габариты OWON VDS1022: 170х120х18 мм, вес 260 г
