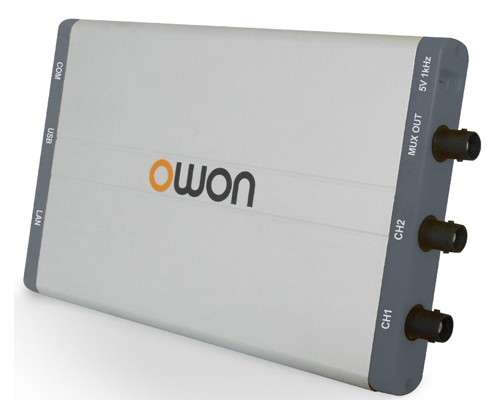

Цифровой осциллограф-приставка к персональному компьютеру OWON VDS3102
- Полоса пропускания осциллографа OWON VDS3102: 100 МГц
- 2 канала, дополнительный канал внешней синхронизации
- Частота выборки в реальном времени: 1 ГГц
- Разрешение 8 бит
- Глубина памяти 10М
- Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел
- Коэффициент развертки: 2 нс/дел ~ 100 с/дел
- Типы развертки: авто, ждущий, однократный
- Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов
- Курсорные измерения (ΔU, Δt)
- Сравнение сигнала с предварительно заданной маской
- Автоматические измерения 20 параметров, встроенный частотомер
- Математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ
- Максимальное входное напряжение: 40 В (DC+AC, пик-пик)
- Одновременное отображение результатов БПФ или режима X-Y и сигнала
- Автоматическая установка оптимального режима развертки и синхронизации
- Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит))
- Интерфейсы OWON VDS3102: USB2.0 (дополнительное питание не требуется); LAN (опция)
- Габариты OWON VDS3102: 190х120х18 мм, вес 300 г
