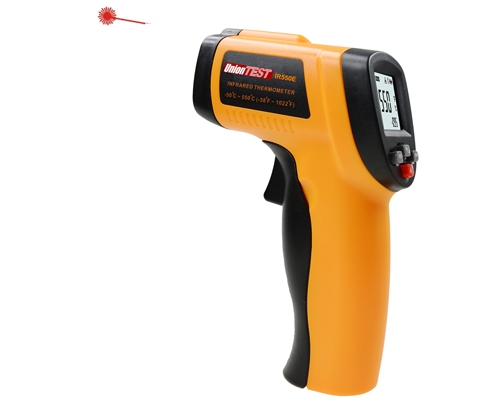

Дистанционный измеритель температуры (пирометр) UnionTEST IR550E
- Измерение в °С и °F
- Температура UnionTEST IR550E: -50°С ~ 550°С: ±1.5% или ±1.5°С
- Разрешающая способность 0.1°С / 0.1°F
- Автоматический выбор диапазона
- Лазерный целеуказатель
- Оптическое разрешение: 12:1
- Запись максимальных (MAX), минимальных (MIN), усредненных и дифференциальных значений
- Звуковая сигнализация при превышении максимального и минимального порога
- Время отклика не более 0.5 с
- Автоматическое удержание показаний AUTO HOLD после отпускания кнопки измерений
- Коэффициент излучения измеряемых поверхностей 0.1 - 1.00
- Подсветка дисплея
- Автоматическое выключение питания
- Индикатор разряда батареи
- Габариты UnionTEST IR550E: 153x101x43 мм, вес 150 г
- Питание UnionTEST IR550E: 9 В
Этот инфракрасный (ИК) термометр позволяет бесконтактно, быстро и безопасно измерять температуру поверхности опасных, высокотемпературных или труднодоступных объектов. Этот прибор состоит из оптической системы, датчика температуры, усилителя сигнала, схемы обработки сигнала и ЖК-дисплея. Оптическая система собирает ИК излучение, испускаемое объектом измерения, и фокусирует его на датчик температуры, который затем преобразует его в электрический сигнал. Пройдя через усилитель и схему его обработки, сигнал преобразуется в цифровую форму, а результат измерения отображается на ЖК-дисплее.
ОСОБЕННОСТИ UNIONTEST IR550E
- Отношение расстояния до объекта к диаметру пятна 12:1
- Переключаемая шкала показания °С/°F
- Встроенный лазерный прицел
- Автоматическая фиксация показания
- Регистрация за время измерения максимальной ("MAX"), минимальной ("MIN") и средней ("AVG") температуры, а также разности между максимальным и минимальным значениями температуры ("DIF").
- Возможность установки коэффициента черноты от 0.10 до 1.0
- Устанавливаемые верхний и нижний пороги сигнализации выхода температуры за заданные пределы
- Регулируемое смещение нуля от ±3.0 °С c шагом 0.1 °С
- Подсветка ЖК-дисплея
- Автоматическое выключение питания через 30 секунд
- Индикация состояния заряда батареи
- Малый вес и простое управление
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNIONTEST IR550E
Диапазон температуры | -50~550 ºC (-58~1022 ºF) |
Погрешность | 0~550 ºC (32~1022 ºF) ±1.5 ºC (±2.7 ºF) или±1.5 % от показания (большее из значений); -50~0 ºC (-58~32 ºF) ±3 ºC (±5 ºF) |
Разрешение | 0.1 ºC или 0.1 ºF |
Воспроизводимость | 1 % от показания или 1 ºC |
Скорость реакции | 500 мс, при отклике 95 % |
Спектральная увствительность | 8~14 мкм |
Коэффициент черноты | 0.10~1.00, устанавливаемый (0.95 установка изготовителя) |
D:S | 12:1 |
Температура эксплуатации | 0~40 ºC (32~104 ºF) |
Отн. влажность при эксплуатации | 10~95 %, без конденсации, до 30 ºC (86 ºF) |
Температура хранения | -20~60 ºC (-4~140 ºF) |
Питание | 9 В, щелочная или NiCd |
Время непрерывной работы от щелочной батареи (типовое) | без лазера: 22 ч; с лазером: 12 ч |
Масса | 147.5 г |
Размеры | 153 x 101 x 43 мм |
Что такое коэффициент излучения?
Для обычного пользователя коэффициент излучения мало что говорит. Тем не менее о нём необходимо знать когда приходится пользоваться пирометром.
Итак, коэффициент излучения тела (степень черноты) - ε отображает отношение энергии теплового излучения тела, к излучению 'абсолютно черного тела' при той же температуре. Коэффициент излучения абсолютно черного тела ε = 1. Иными словами, коэффициент излучения отображает способность объекта поглощать и излучать ИК-энергию.
Если пользователь пирометром установил коэффициент, значение которого превышает действительное значение, то значение температуры, полученное пирометром, будет ниже реального, при условии что температура объекта выше температуры окружающей среды. Чем ниже коэффициент излучения, тем выше отражательная способность объекта, которая, к слову, так же негативно влияет на достоверность результатов измерений.
Но не все так грустно, ведь большинство окружающих нас объектов имеют коэффициент излучения близкий к 0,95 (керамика, пластмассы, дерево, глина, бумага, вода, продукты питания и пр.) поэтому нет необходимости в дополнительной корректировке пирометра для измерения температуры данных объектов.
Только в том случае, если возникает необходимость измерения температуры объекта, поверхность которого металлическая - обязательно необходимо внести корректировку коэффициента излучательной способности для выполнения достоверных измерений.
Замечу, что важным является именно поверхность объекта, объект может быть изготовленным из платмассы, а покрыт тонким слоем алюминия. В этом случае коррекция необходима.
Очень часто пирометры используют для контроля температуры труб отопления которые выполнены из стали, но и здесь к коррекции прибегать врядли прийдется, ведь как правило такие трубы или окрашены или их поверхность покрыта слоем оксида, пыли и грязи.
Как было отмечено в большинстве случаев не приходится что-то корректировать, для выполнения правильных измерениq достаточно только не превысить расстояние до объекта измерения. Как расчитать такое расстояние - нужно воспользоваться значением оптического разрешения. В связи с этим функциональность многих пирометров не предполагает какой либо коррекции, по умолчанию установлен "средний" коэффициент 0,95.
В случае работы с металлами необходимо пользоваться специальной таблицей где приведены коэффициенты излучательной способности для наиболее распостранённых металлов и неметаллов.
Для таких измерений используют пирометры функциональность которых предполагает коррекцию коэффициента степени черноты.
