Измеритель магнитной индукции Актаком АТЕ-8702 (магнитометр)
Измеритель магнитной индукции АТЕ-8702 предназначен для измерения параметров магнитных полей в промышленности, материаловедении, электротехнике, а также в лабораторных исследованиях. АТЕ-8702 имеет возможность проводить измерения постоянных и переменных (частота 50 Гц/60 Гц) магнитных полей.
Основные характеристики
- Микропроцессорное управление

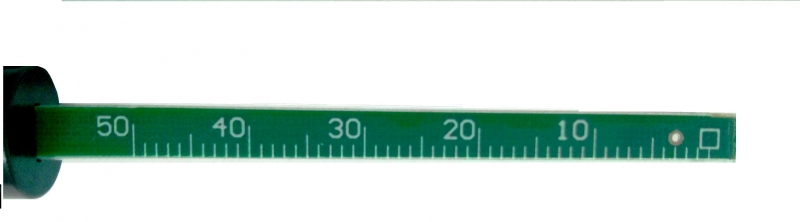

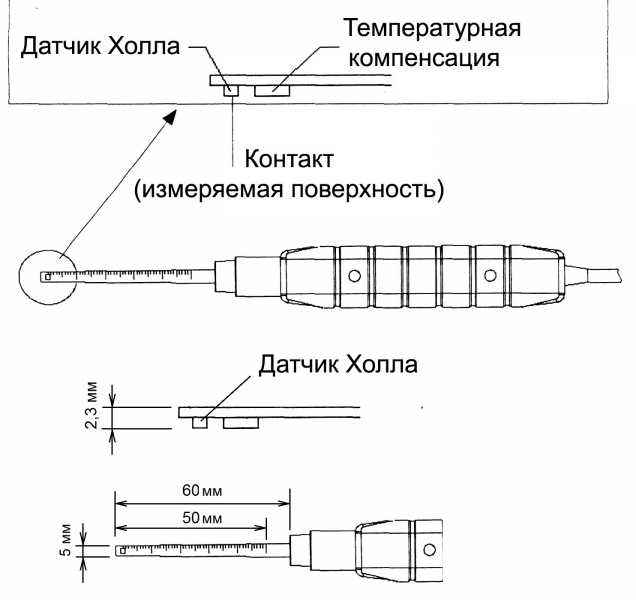

- Сенсор – датчик Холла с автоматической температурной компенсацией
- Дисплей 4-х разрядный жидкокристаллический с подсветкой, размер 52х38 мм
- Единицы измерения: мТл, Гс
- Индикатор N-поля и S-поля
- Фиксация текущего, максимального и максимального среднего значения
- Установка нулевого значения (для DC поля)
- Интерфейс RS-232/USB
- Автоотключение
- последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
- Питание 9 В (6 батарей типа ААА)
- Ток потребления: 20,5 мА (DC)
- Габаритные размеры Актаком АТЕ-8702: базовый блок 200х68х30 мм, датчик 198х25х19 мм
- Масса Актаком АТЕ-8702: 270 г
Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1025 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения параметров магнитных полей и разнообразную математическую обработку и сохранение результатов измерений.
Технические характеристики
| Тип поля | Дипазоны измерения | Разрешение | Погрешность измерения |
|---|---|---|---|
| DC (постоянное поле) | 300.00 мТл 3000.0 Гс | 0.01 мТл 0.1 Гс | ±(5%+10 е.м.р.) |
| 3000.0 мТл 30000 Гс | 0.1 мТл 1 Гс | ||
| АС (переменное поле) | 150.00 мТл 1500.0 Гс | 0.01 мТл 0.1 Гс | ±(5%+20 е.м.р.) |
| 1500.0 мТл 15000 Гс | 0.1 мТл 1 Гс |
- Частота измеряемого переменного магнитного поля 50 Гц/60 Гц
- Частота опроса 1 раз в секунду
Таблицы погрешностей
Индукция постоянного поля
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
|---|---|---|---|
| 300 мТл | 0.01 мТл | ±(5%+10 е.м.р.) | ±15.0995 мТл |
| 3000 Гс | 0.1 Гс | ±(5%+10 е.м.р.) | ±150.995 Гс |
| 3000 мТл | 0.1 мТл | ±(5%+10 е.м.р.) | ±150.995 мТл |
| 30000 Гс | 1 Гс | ±(5%+10 е.м.р.) | ±1509.95 Гс |
Индукция переменного поля
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
|---|---|---|---|
| 150 мТл | 0.01 мТл | ±(5%+20 е.м.р.) | ±7.6995 мТл |
| 1500 Гс | 0.1 Гс | ±(5%+20 е.м.р.) | ±76.995 Гс |
| 1500 мТл | 0.1 мТл | ±(5%+20 е.м.р.) | ±76.995 мТл |
| 15000 Гс | 1 Гс | ±(5%+20 е.м.р.) | ±769.95 Гс |
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
Стандартная комплектация
- Прибор
- Датчик

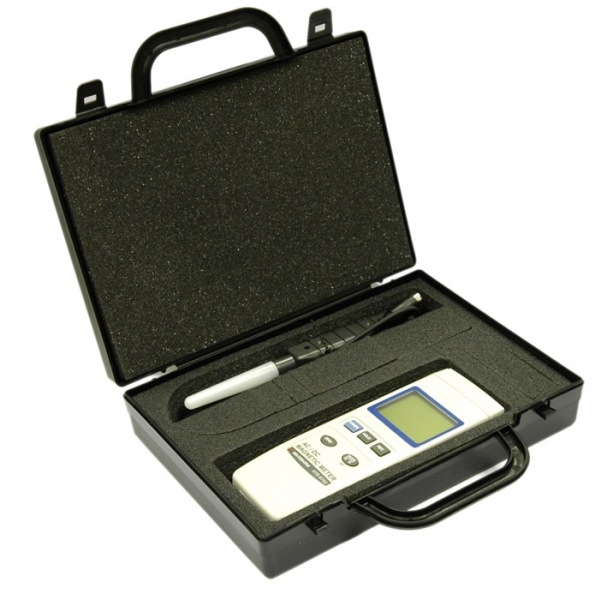

- Футляр для переноски
- Руководство пользователя
- Программное обеспечение ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Дополнительная комплектация
- Преобразователь интерфейсов USB-RS232(TTL) АКТАКОМ АСЕ-1025
- Комплект регистрации данных Актаком АМЕ-1025 (состоит из преобразователя интерфейсов Актаком АСЕ-1025 и программного обеспечения AKTAKOM Data Logger Monitor-W)
- Программное обеспечение ADLM-W Aktakom Data Logger Monitor Программное обеспечение
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

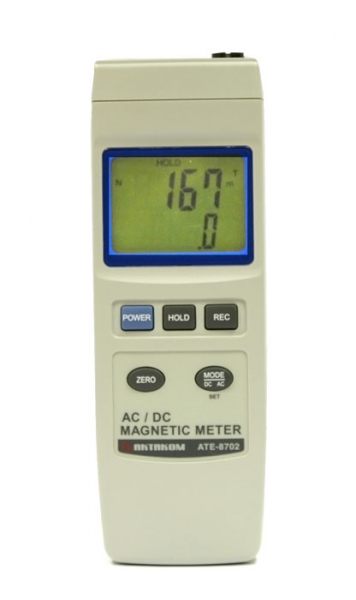

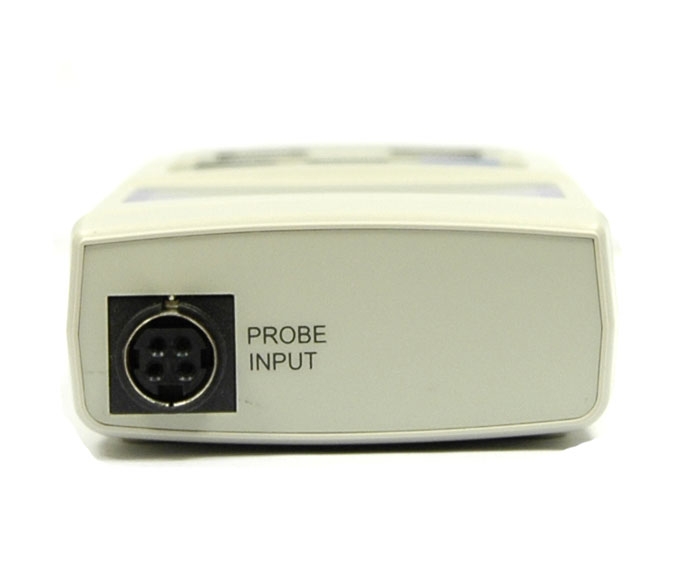

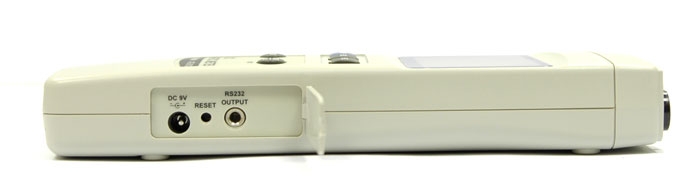

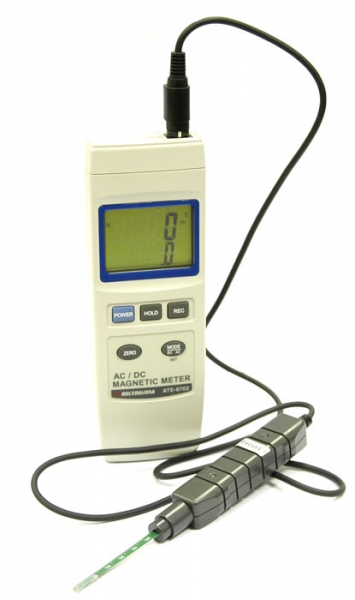

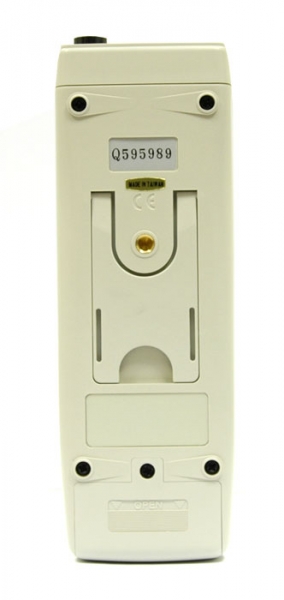

Дополнительные иллюстрации
|
|
| |||||||||||||||||||||||||||||||||||
|
|
|
