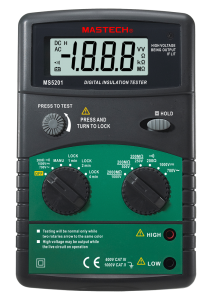

Измеритель сопротивления изоляции (мегаомметр) Mastech MS5201
| Макс. напряжение между входами прибора и землей | постоянное или переменное 1000 В |
| Метод измерения | аналого-цифровое преобразование с двойным интегрированием |
| Время преобразования | около 0.4 секунд |
| Дисплей | ЖКИ, высота знака 22 мм |
| Макс. показание | 1999 (3½) |
| Индикатор полярности | '-' индицирует отрицательную полярность |
| Индикатор перегрузки | '1' или '-1' |
| Прибор отображает на дисплее | режим измерения и единица измерения |

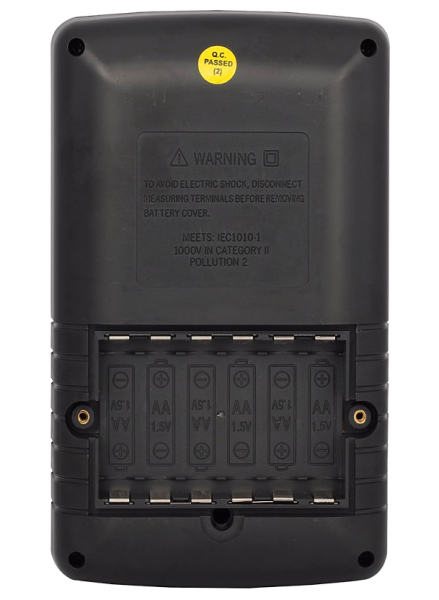

| Источник питания | 1.5 В x 6 элементов, размер AA, рекомендуется использовать щелочные батареи или батареи большой емкости |
| Ток потребления | около 5 мА (постоянное 1000 В, переменное 750 В, 200 Ом,  ; около 30 мА (200 МОм/250 В); около 50 мА (200 МОм/500 В); около 100 мА (2000 МОм/1000 В) |
| Индикатор разряда батареи |  |
| Рабочая температура | от 0°C до 40°C (от 32°F до 104°F) |
| Влажность | <85% |
| Температура хранения | от -10°C до 50°C (от 10°F до 122°F) |

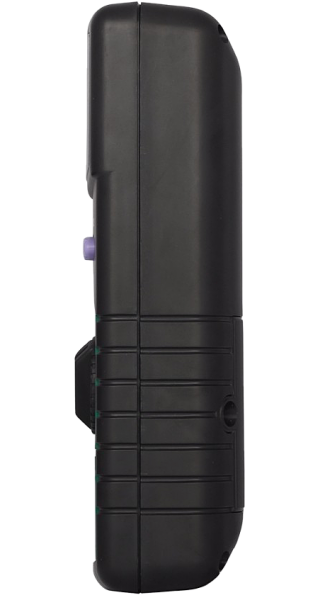

| Размеры Mastech MS5201 | 192x122x55 мм |
| Масса Mastech MS5201 | около 545 г (включая батарею питания) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MASTECH MS5201
Сопротивление изоляции
| Диапазон | 200 МОм/250 В | 200 МОм/500 В | 2000 МОм/1000 В | |
| Тестовое постоянное напряжение | 250 В ±10% | 500 В ±10% | 1000 В ±10% | |
| Диапазон измерения | 0-200 МОм | 0-200 МОм | 0-2000 МОм | |
| 0-1000 МОм | 1000 МОм-2000 МОм | |||
| Точность | ± (3% ± 5D) | ± (3% ± 5D) | ||
| Диапазон | 200 МОм/250 В | 200 МОм/500 В | 2000 МОм/1000 В |
| Выходное напряжение при разомкнутой цепи | 250 В ±10% | 500 В ±10% | 1000 В ±10% |
| Мин. выходное напряжение | 225 В при 0.25 МОм | 450 В при 0.5 МОм | 900 В при 1 МОм |
| Тестовый ток (приближенно) | 1 мА при 0.25 МОм | 1 мА при 0.5 МОм | 1 мА при 1 МОм |
| Ток короткого замыкания | <2.5 мА | ||
Переменное напряжение
| Диапазон | Разрешение | Точность |
| 700 В | 1 В | ± (1.2% + 5D) |
Входное сопротивление: 10 МОм. Максимальное входное напряжение: действующее переменное 700 В или постоянное 1000 В. Частотный диапазон: 40 – 400 Гц Показание: среднее, калиброванное в действующее по синусоидальному сигналу.
Постоянное напряжение
| Диапазон | Разрешение | Точность |
| 1000 В | 1 В | ± (0.8% + 3D) |
Входное сопротивление: 10 МОм. Максимальное входное напряжение: действующее переменное 700 В или постоянное 1000 В
Сопротивление
| Диапазон | Разрешение | Точность |
| 200 Ом | 0.1 Ом | ± (1.0% + 3D) |
Макс. напряжение на входных разъемах прибора около 2.5 В. Защита от перегрузки: постоянное или действующее переменное 250 В.
Прозвонка соединений
| Диапазон | Действие |
| При сопротивлении менее 50 Ом, звучит сигнал. |
Макс. напряжение на входных разъемах прибора около 2.5 В. Защита от перегрузки: постоянное или действующее переменное 250 В.
ОСОБЕННОСТИ MASTECH MS5201
- Мегаомметр имеет функцию звукового и светового предупреждения, недопустимого положения переключателей режима и диапазона. В этом случае внутренняя система сигнализации предупредит вас прерывистым звуковым сигналом с периодом 2 секунды. Это защитит Ваш мегаомметр от повреждения при ошибочных действиях оператора.
- Для проведения измерения нажмите кнопку ‘TEST’, система предупреждения издаст звуковой сигнал (раз в две секунды) и включит мигающий красный светодиод, предупреждая оператора о наличии на выходе высокого напряжения и о возможности получения электрического шока.
- Имеется защита от перегрузки и индикатор разряженной батареи питания.
- Мегаомметр Mastech MS5201 является профессиональным портативным измерительным прибором с большим ЖКИ дисплеем.
- Мегаомметр имеет функцию фиксации показаний на экране.
- При измерении, помимо значения на экран выводится единица измерения.

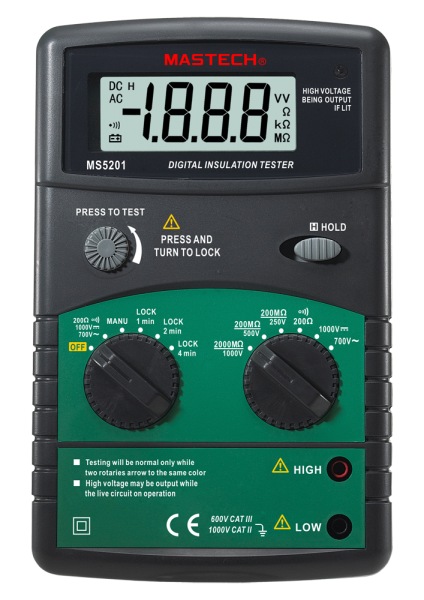

- Два поворотных переключателя используются для выбора режима и диапазона.
- Кнопка ‘TEST’ с блокировкой.
- При отпускании кнопки ‘TEST’, емкость измерительной цепи будет автоматически разряжена.
